溶接角度の変更による工数削減のポイント

Before

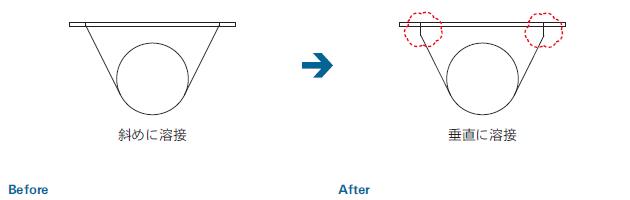

角丸形状のホッパーの溶接を行なう際、左側の図のように、斜めに部材の溶接を行なう場合には、隙間が広く開く側の溶接が難しくなり、作業時間が多くかかります。加工工数増加によるコストアップとなってしまいます。

After

機構上問題が無ければ、右側の絵のように、溶接部を溶接面に対して垂直に立ち上げる設計にすることによって、溶接作業を効率にすることができます。溶接作業の効率が上がることによって、工数削減によるコストダウンとなります。
