TOP ＞標準品スクリューフィーダー＞縦型＞ LUS　Ｕ字形状横型

縦型

LUS　Ｕ字形状横型

LUS　縦型－U字形状－横型

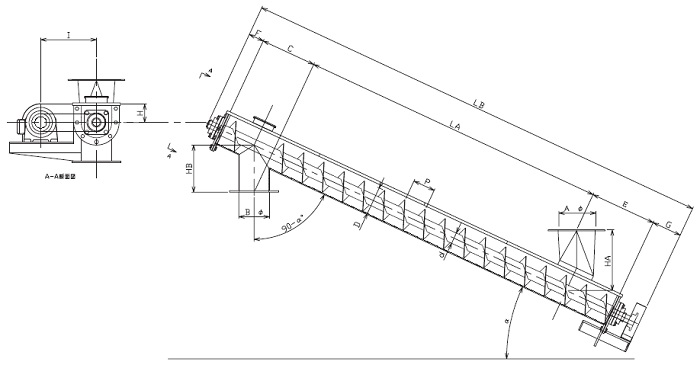

標準品寸法表（単位：mm）

呼径	ケース寸法													モーター連結部
呼径	内径	投入口	排出口	排出口- 先端側長さ	出入口長さ	投入口- 後段側長さ	先端長さ	後段側長さ	全長	投入口高さ	排出口高さ	スクリュー軸- ケース上部長さ	傾斜角度	モーター軸- スクリュー軸距離
	W	A	Bφ	C	LA	E	F	G	LB	HA	HB	H	α°	I
32	38	50	38	65	L	130	30	100	325+Ｌ	85	60	40	α	250
40	44	60	44	65	L	130	40	100	335+Ｌ	85	60	40	α	250
50	56	75	56	100	L	160	40	100	400+Ｌ	100	70	50	α	250
65	72	90	72	100	L	160	50	100	410+Ｌ	100	70	65	α	250
80	83	100	83	100	L	200	50	100	450+Ｌ	145	120	70	α	250
90	95	120	95	100	L	200	50	100	450+Ｌ	145	120	80	α	300
100	108	140	108	130	L	200	60	100	490+Ｌ	145	120	85	α	300
125	135	175	135	200	L	270	65	160	695+Ｌ	210	180	95	α	300
150	157	200	157	200	L	270	80	160	710+Ｌ	270	240	113	α	300
175	182	230	182	200	L	270	80	160	710+Ｌ	270	240	125	α	350
200	208	270	208	200	L	270	100	200	770+Ｌ	270	240	138	α	350
225	233	300	233	270	L	350	120	200	940+Ｌ	330	300	150	α	350
250	259	330	259	270	L	350	140	200	960+Ｌ	330	300	165	α	350
300	308	400	308	270	L	350	160	200	980+Ｌ	330	300	190	α	400
350	345	450	345	270	L	350	160	200	980+Ｌ	330	300	208	α	400
400	396	520	396	350	L	400	180	240	1170+Ｌ	400	360	230	α	400
450	445	580	445	350	L	400	200	240	1190+Ｌ	400	360	260	α	450
500	496	650	496	350	L	400	200	240	1190+Ｌ	400	360	285	α	450

接粉部材質

鉄	SS400
鉄	S45C
ステンレス	SUS316
	SUS304
	SUS316 L
	SUS304 L
アルミ	A5043
アルミ	A5052

脱着構造

	スクリュー固定（標準）
	スクリュー脱着

軸シール方式

	オイルシール方式
	テフロンシール方式

スクリュー別寸法表（単位：mm）

断面図（寸法定義）		寸法
断面図（寸法定義）		呼称A	外径D	軸径d	B	C	E	F	ピッチP	板厚t	巻向き
標準型		32	32	21.7					25	2	左右
		50	50	27.2					45	2	左右
		100	100	42.7					90	2	左右
		200	198	76.3					180	3	左右
		300	294	114.3					250	4	左右
		500	480	216.3					400	5	左右
カット型		32	32	21.7	6	8	3	2	25	2	左右
		50	50	27.2	10	12	5	2	45	2	左右
		100	100	42.7	15	20	8	4	90	2	左右
		200	198	76.3	25	35	15	4	180	3	左右
		300	294	114.3	45	70	25	4	250	4	左右
		500	480	216.3	75	100	40	4	400	5	左右
リボン型		32	32	18.0	6	5			32	2	左右
		50	50	20.0	6	12			50	2	左右
		100	100	30.0	10	25			100	3	左右
		200	198	40.0	15	38			200	6	左右
		300	294	60.0	20	75			300	9	左右
		500	480	80.0	30	100			500	12	左右
パドル型		32	32	17.3	6				15
		50	50	21.7	10				25
		100	100	42.7	15				50
		200	198	76.3	20				100
		300	294	89.1	25				150
		500	480	114.3	30				250

モーター仕様

モーター出力	減速比	出力回転速度（min^-1）		許容トルク（N･m）		許容O.H.L（N）
周波数	減速比	50Hz	60Hz	50Hz	60Hz	許容O.H.L（N）
0.1kw	1/10	150.0	180.0	5.9	4.9	740
	1/20	75.0	90.0	11.6	9.6	1180
	1/40	37.5	45.0	23.4	19.5	1470
	1/60	25.0	30.0	35.0	29.4	1860
0.4kw	1/10	150.0	180.0	23.2	19.4	1180
	1/20	75.0	90.0	46.0	38.0	1770
	1/40	37.5	45.0	90.0	75.0	2060
	1/60	25.0	30.0	134.0	112.0	3430
0.75kw	1/10	150.0	180.0	49.0	41.0	1570
	1/20	75.0	90.0	94.0	78.0	2500
	1/40	37.5	45.0	181.0	151.0	3970
	1/60	25.0	30.0	277.0	231.0	5200
1.5kw	1/10	150.0	180.0	93.0	78.0	2160
	1/20	75.0	90.0	188.0	157.0	3970
	1/40	37.5	45.0	380.0	310.0	6400
	1/60	25.0	30.0	540.0	450.0	8300
3.7kw	1/10	150.0	180.0	232.0	193.0	4560
	1/20	75.0	90.0	450.0	370.0	7300
	1/40	37.5	45.0	940.0	780.0	11600
	1/60	25.0	30.0	1380.0	1150.0	15100
5.5kw	1/10	150.0	180.0	330.0	276.0	5900
	1/20	75.0	90.0	700.0	580.0	9500
	1/40	37.5	45.0	1370.0	1140.0	15000
	1/60	25.0	30.0	1990.0	1650.0	19600

仕上げ加工

	バフ研磨							その他表面処理
対応素材	HL	200番	250番	300番	400番	600番	鏡面	酸洗い	ショットブラスト	ビーズブラスト	塗装	アルマイト処理
鉄											○
ステンレス	○	○	○	○	○	○	○	○	○	○
アルミ												○
